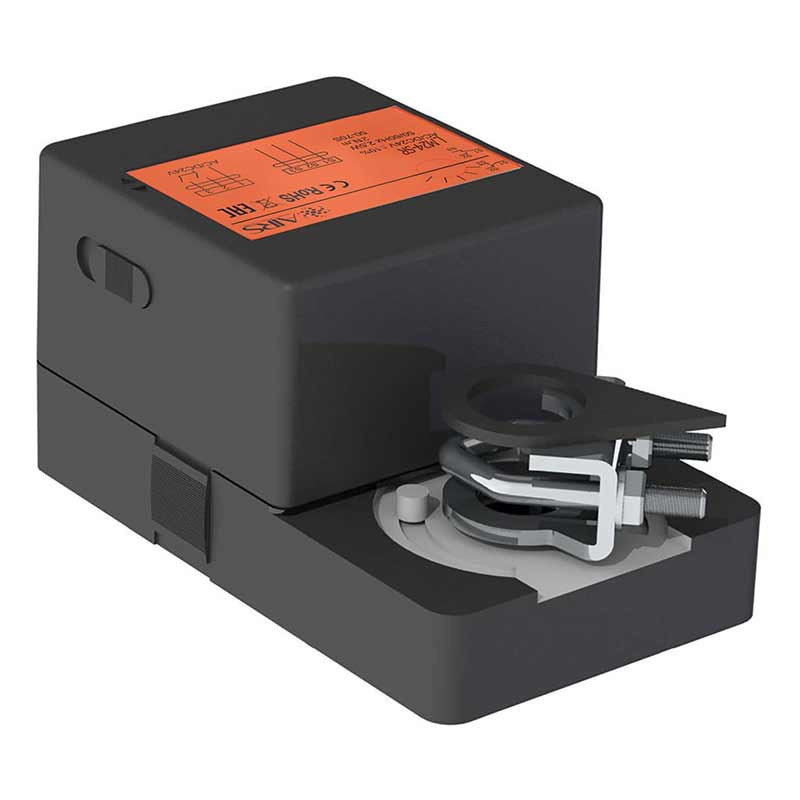

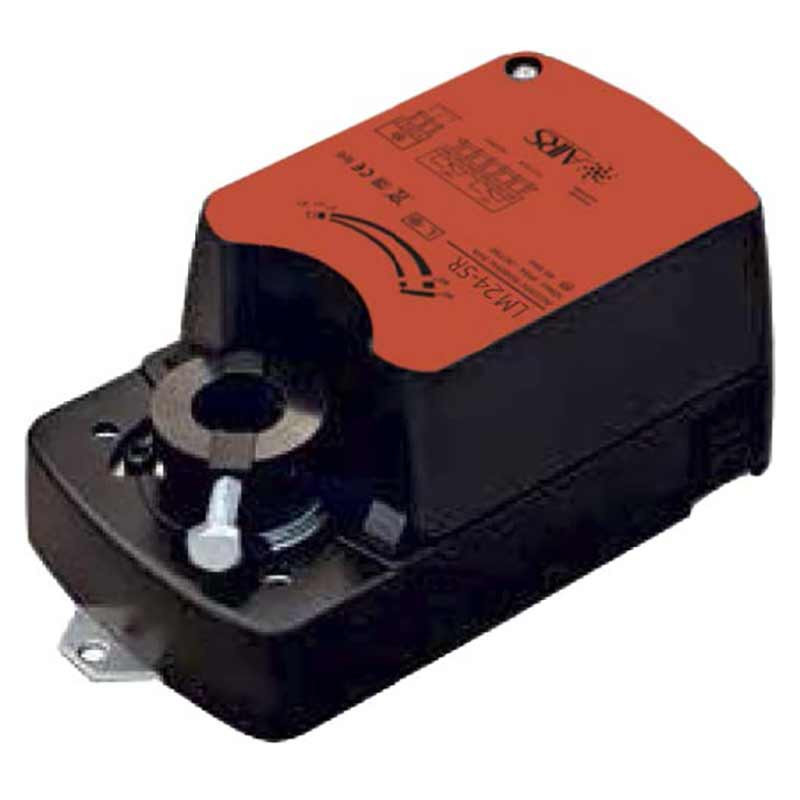

LM24-SR электропривод без возвратной пружины

LM24-SR электропривод без возвратной пружины для систем вентиляции

Электропривод LM24-SR предназначен для точного пропорционального управления воздушными клапанами в системах общеобменной вентиляции промышленных и гражданских зданий. Устройство обеспечивает плавное регулирование положения створок клапанов площадью до 0,8 м² с помощью аналогового сигнала управления 0-10 В.

Технические характеристики и функциональные возможности

Ключевые параметры электропривода LM24-SR:

• Напряжение питания: 24 В постоянного тока
• Сигнал управления: 0-10 В (аналоговый)
• Номинальный крутящий момент: 4 Нм
• Максимальная площадь управляемого клапана: 0,8 м²
• Возможность взрывозащищенного исполнения

Конструкция и принцип работы

Электропривод LM24-SR обеспечивает пропорциональное позиционирование клапана в соответствии с величиной входного сигнала. Устройство не имеет возвратного механизма, что позволяет сохранять последнее положение при отключении питания.

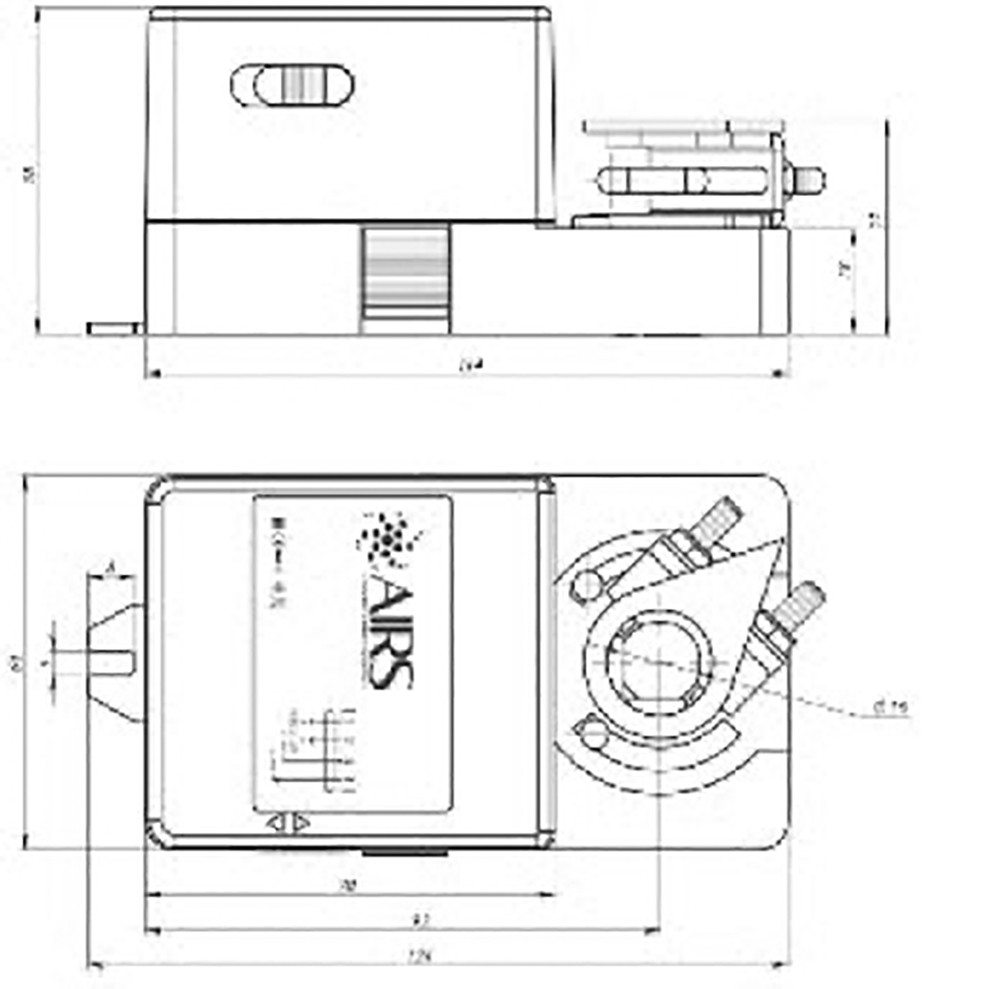

Конструктивные особенности:

• Универсальное крепление для валов 6-16 мм (круглых) и 5-12 мм (квадратных)
• Механический указатель текущего положения
• Переключатель направления вращения (CW-CCW)
• Система ручного управления с разъединением редуктора

Электропривод LM24-SR с пропорциональным управлением и увеличенным крутящим моментом 4 Нм обеспечивает точное позиционирование вентиляционных клапанов средних размеров, что делает его идеальным решением для систем с плавным регулированием воздушного потока.

Монтаж и эксплуатация

Устройство монтируется непосредственно на вал клапана с использованием универсального крепежного устройства. Возможны два варианта крепления к корпусу клапана: через универсальную пластину или непосредственно на корпус. Сигнал обратной связи позволяет контролировать текущее положение клапана в системе автоматизации.

Электропривод LM24-SR совместим с большинством современных систем управления вентиляцией и может использоваться в различных типах зданий, включая объекты с повышенными требованиями к безопасности (во взрывозащищенном исполнении). Простота монтажа и точность позиционирования делают его востребованным решением для систем с регулируемым воздухообменом.
